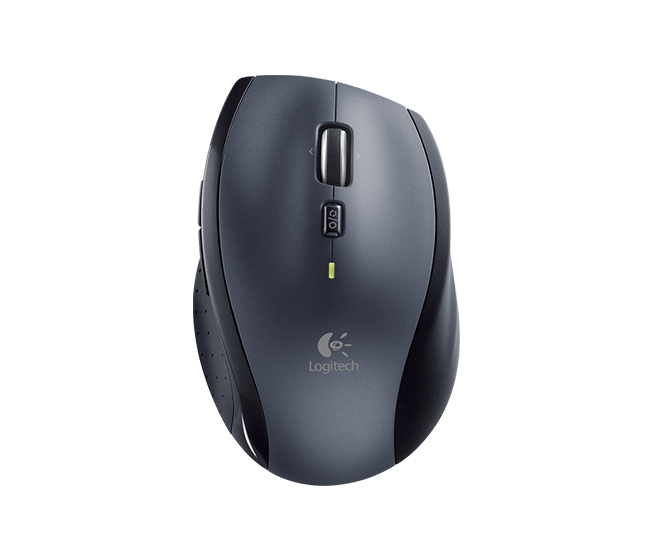

羅技 M705 是隻相當省電好用的無線滑鼠,號稱一組電池就可使用長達三年,可惜它的按鍵似乎沒有那麼耐用,我用了一年按鍵就出現連擊的問題,送修換新後過了一年又出現相同的問題,又再送修換新......這次因為已經過保,只好自己動手修理!

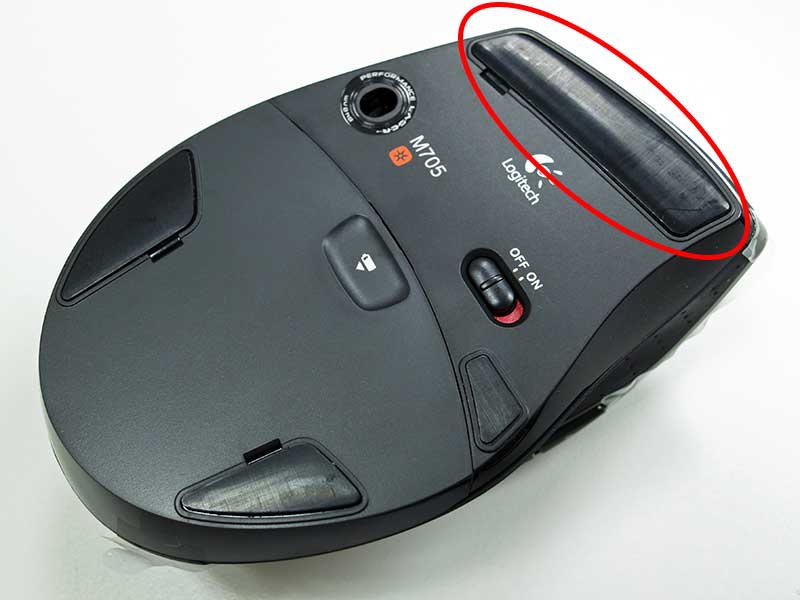

▼ 首先關閉滑鼠並取出電池,然後小心慢慢撕起底部頭端的墊片(因為最後還要貼回去,所以別弄壞了)。

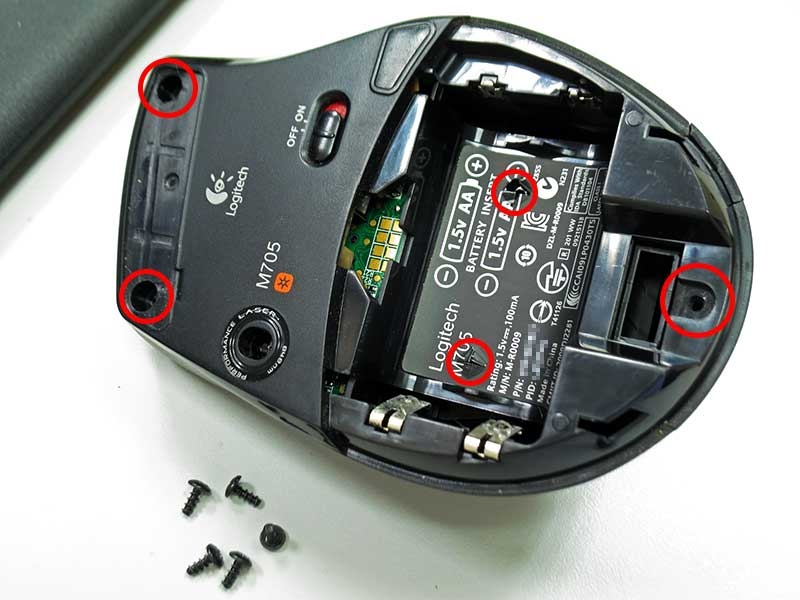

▼ 轉下底部 5 顆螺絲(電池處的貼紙下有兩顆)。

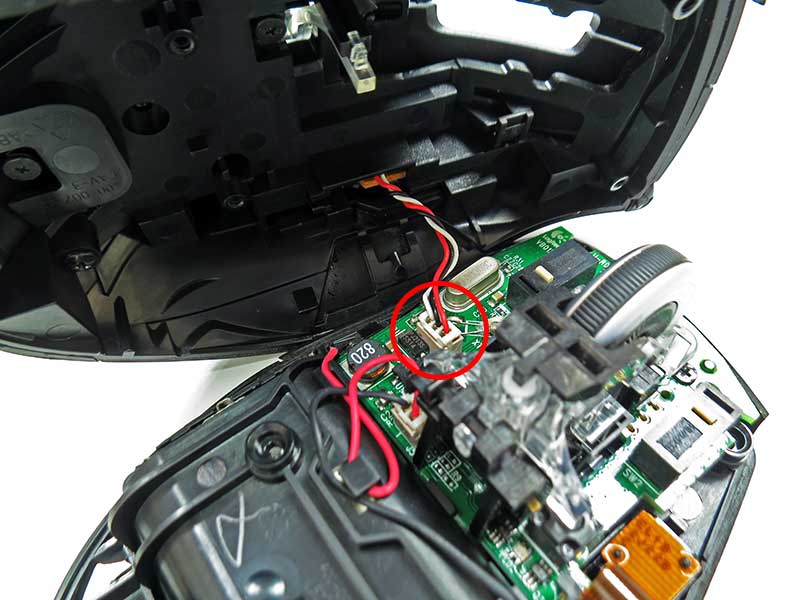

▼ 掀開滑鼠蓋後,有一條側鍵的控制線,先拔起來!

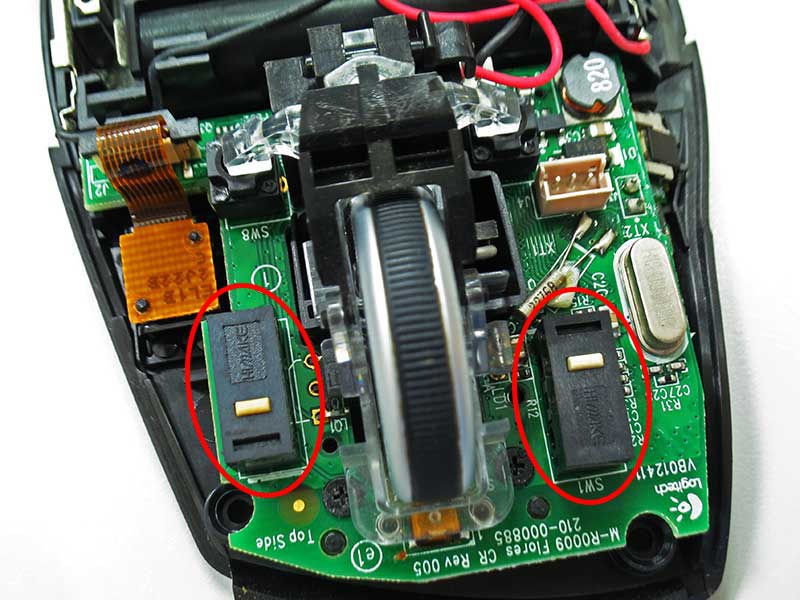

▼ 可以看見機板上,滑鼠左鍵及右鍵的兩顆微動開關。

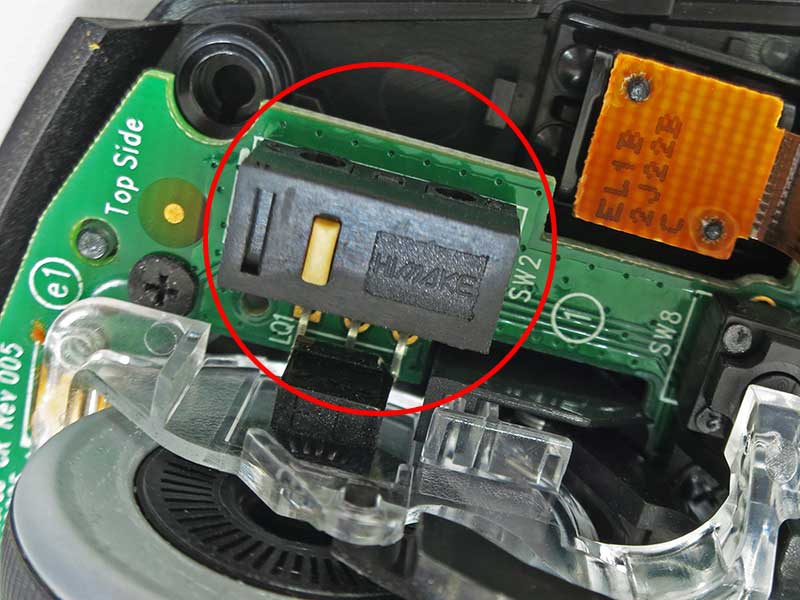

▼ 羅技這隻要價上千元的滑鼠,居然只是用 Himake 的微動開關!

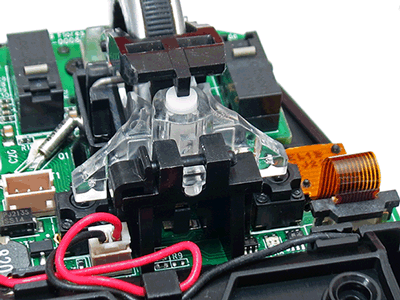

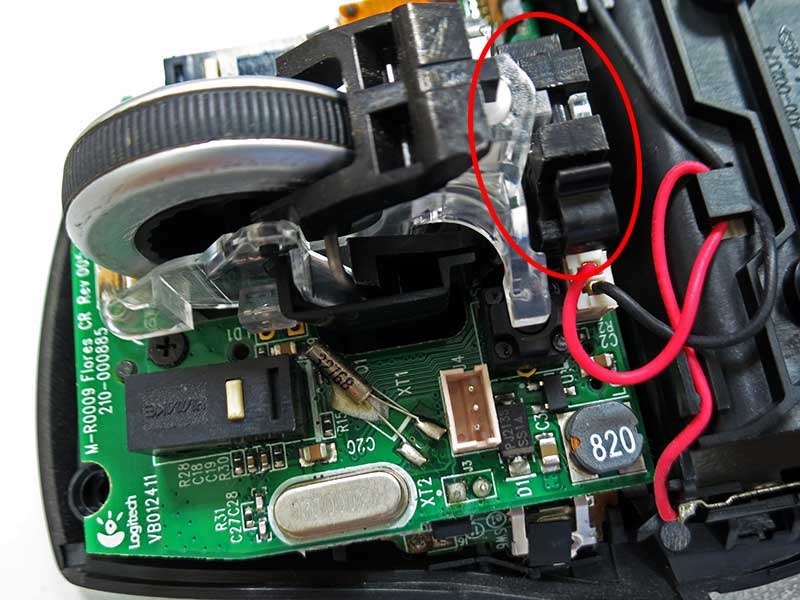

▼ 拆下滾輪組前,必須先拔掉後方的卡榫!

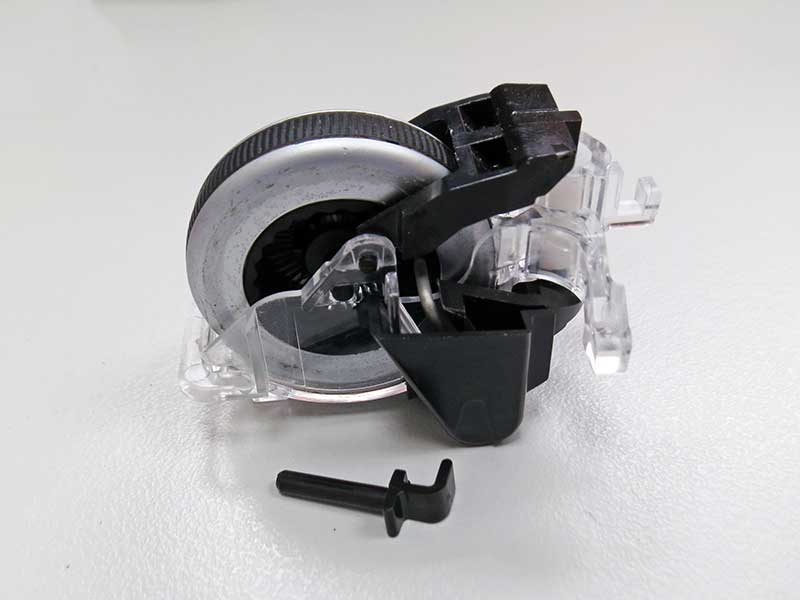

▼ 拆下的滾輪組。

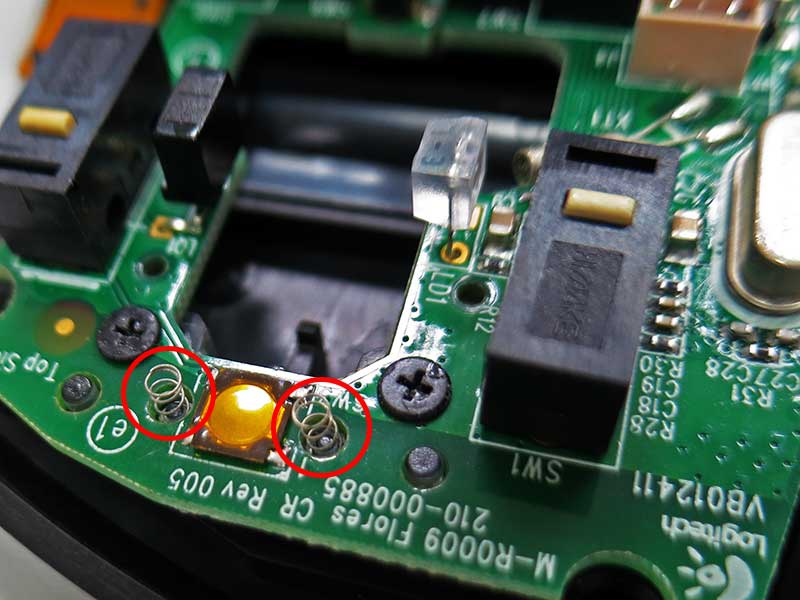

注意:拿起滾輪組時要非常小心這兩個小小彈簧!
 如果不幸跟我一樣讓它彈飛出去,建議你拿個大一點的磁鐵進行地毯式搜索,肉眼實在太難看見了,我花了半個多小時才找到!@@

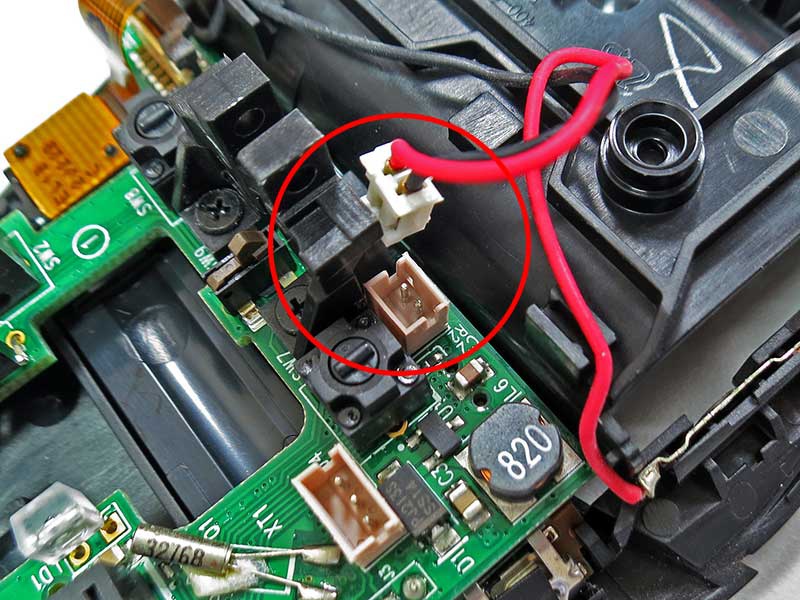

▼ 拔除電源接頭。

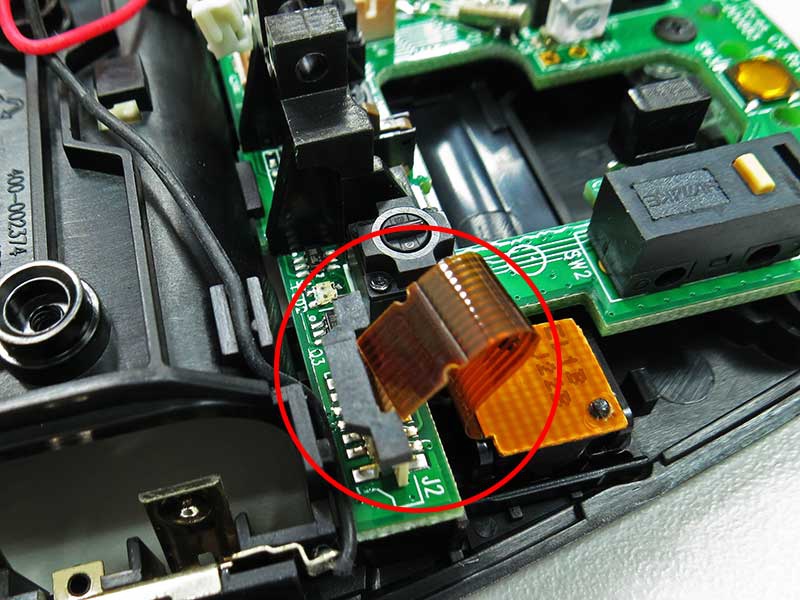

▼ 先輕輕拉起黑色的排線座頭,再將拔起排線。

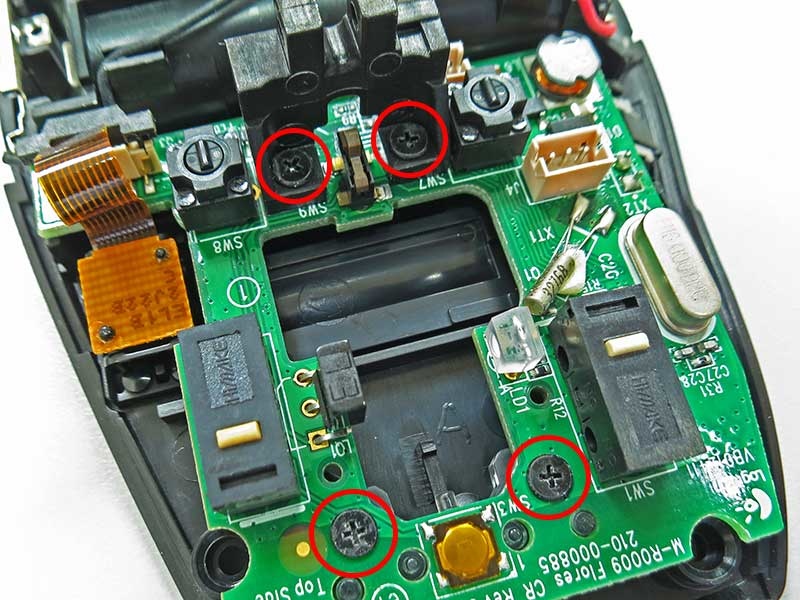

▼ 轉下機板上的 4 顆螺絲。

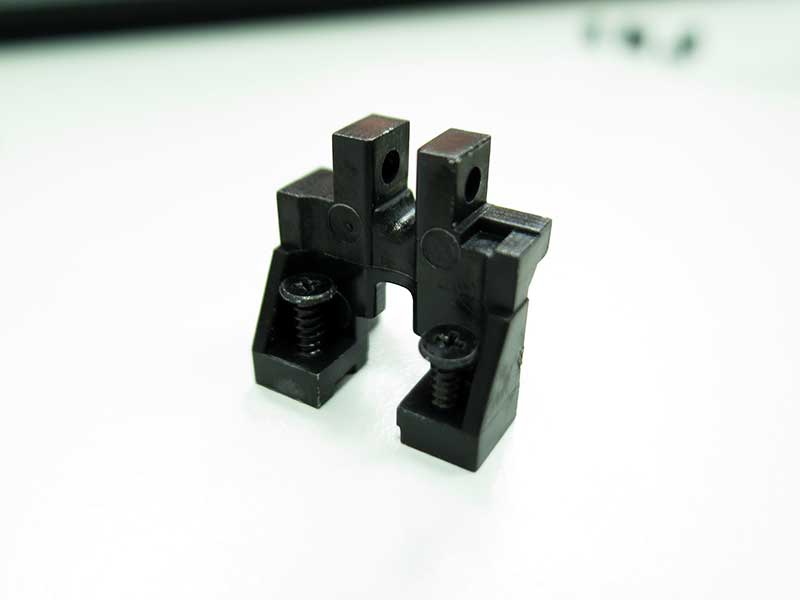

▼ 拆下的輪組座。

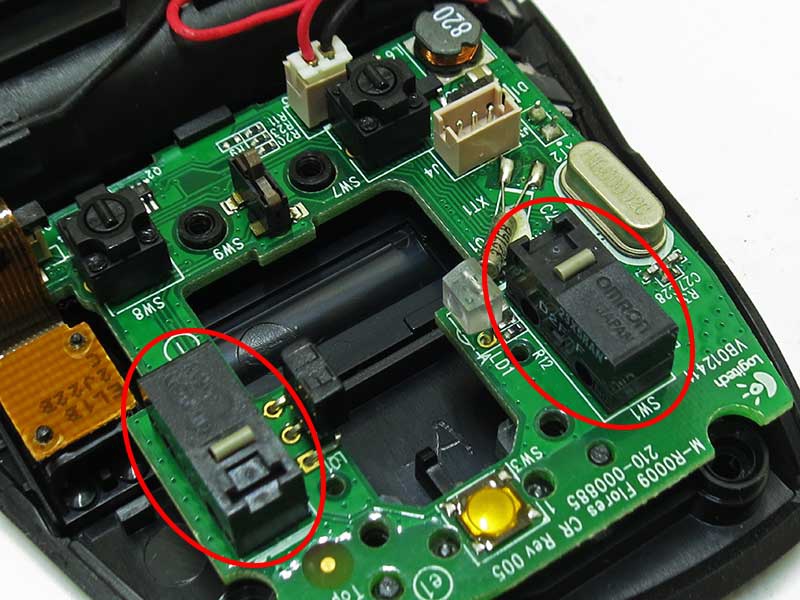

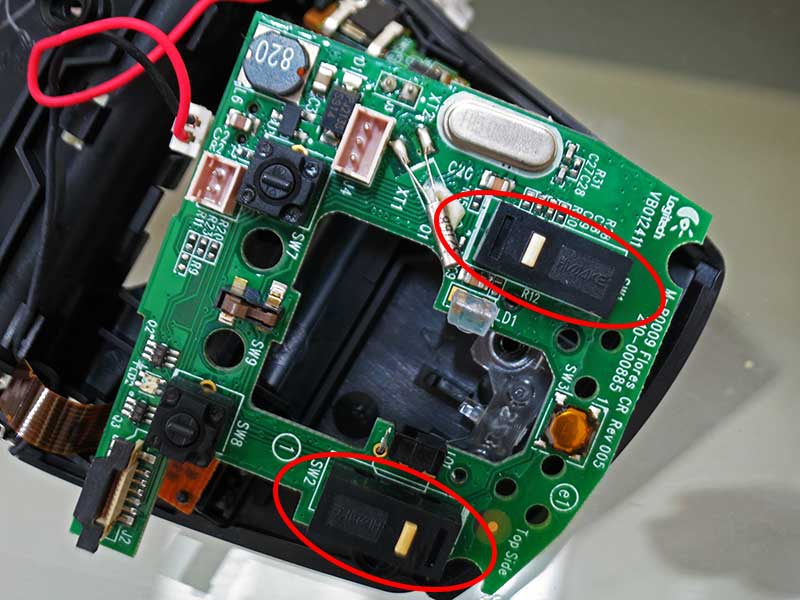

▼ 機板可以拿起來了,這是準備換掉的兩顆微動開關!

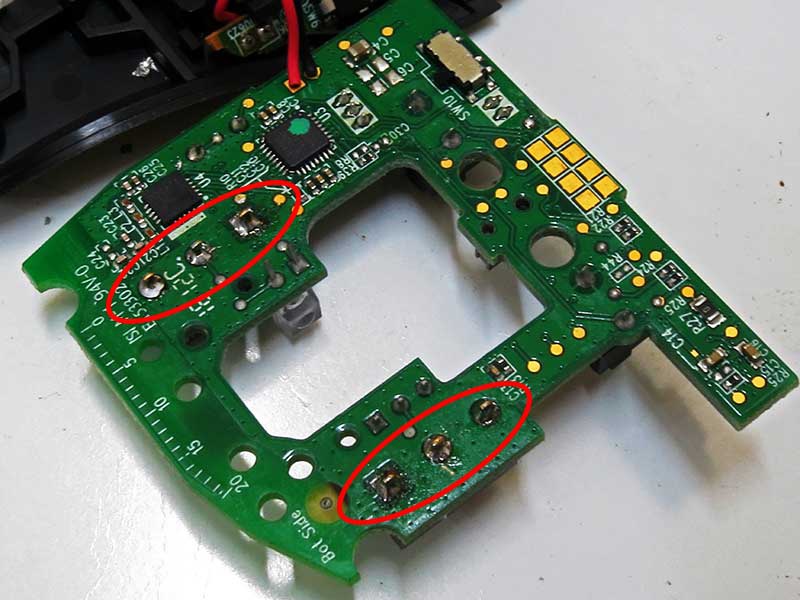

▼ 機板還不能整個拿下來,因為旁邊還連著滑鼠拇指鍵的小板,不過因為已經可以翻開來,所以就懶得再拆下去了!這兩處是準備焊除的微動開關接點。

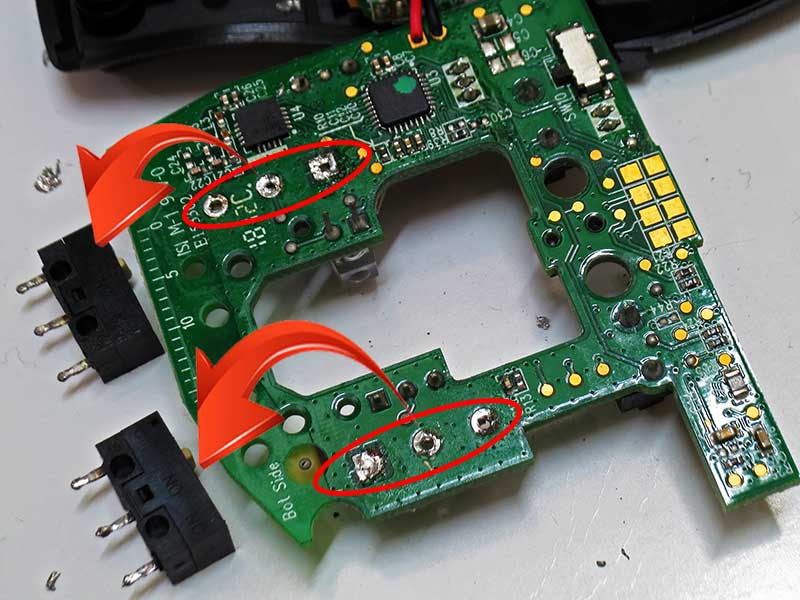

▼ 接下來是我認為整個過程中最困難的部份,去除焊接點並拔下這兩顆微動開關(好像拔牙一樣)!

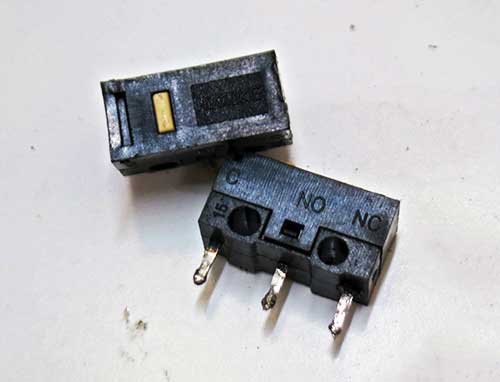

▼ 拆下的微動開關。

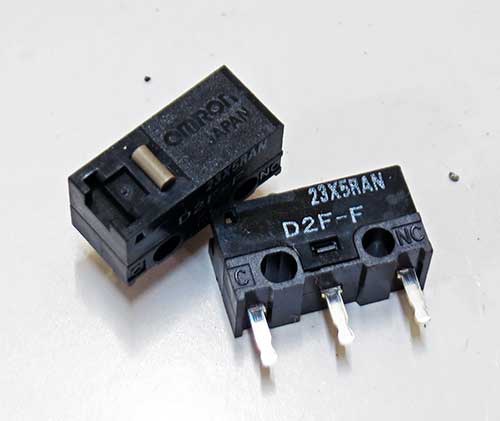

▼ 準備換上的日製 OMRON D2F-F 微動開關。

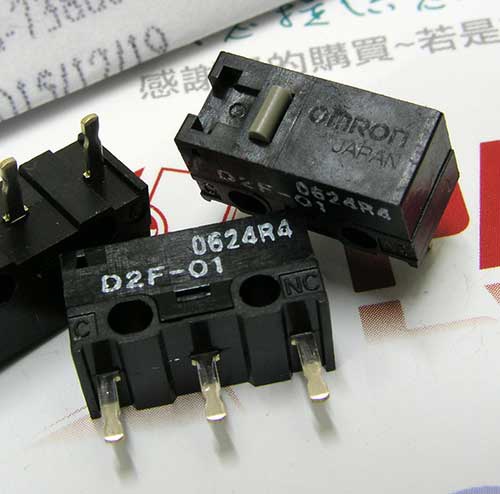

▼ 2015-12-23 使用一陣子後,發覺 OMRON D2F-F 裝在右鍵實在太輕了,無名指經常會無意識的按下右鍵,只好再度將右鍵的開關換成 OMRON D2F-01。(註:OMRON D2F-F 的動作力道為 0.74N,D2F-01 的動作力道為 1.47N)

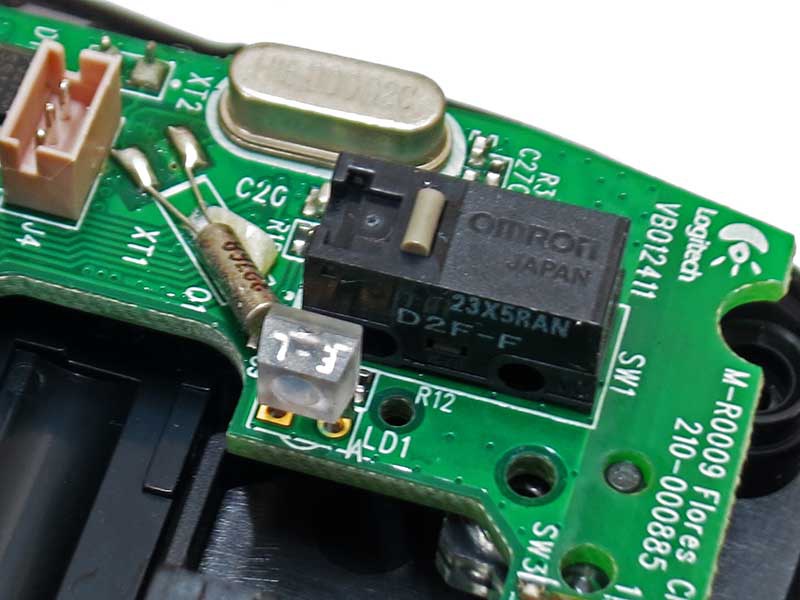

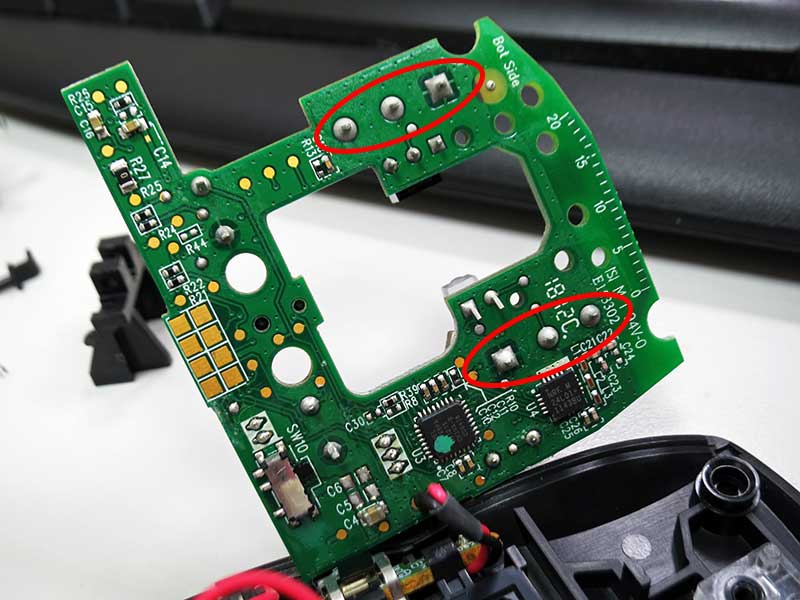

▼ 依照正確的方向焊上新的開關。



▼ 裝上新的微動開關後,再依序將滑鼠裝回去就大功告成!





文章標籤
創作者介紹

The Grant World

Grant 發表在 痞客邦 PIXNET 留言(8) 人氣()


留言列表 (8)

發表留言
  • 劉子軒
  • 不好意思,關於排線座頭那裡我看的不是很清楚,是到時候排線與座頭會分離嗎?
    如果要裝回去的時候應該如何裝呢?
  • 黑色座頭輕輕拉起來一點後,排線就可以鬆脫分離,而黑色座頭是不會分離的!
    裝回去時,只要將排線插入,然後壓上黑色座頭,排線就會固定住了!

    Grant 於 2016/04/14 02:35 回覆

  • CHAGE
  • 您好,請問您的烙鐵是幾瓦的?
    我用30W的融不太掉
    (可能是我技術太差...)
  • 我的也是很舊的烙鐵,瓦數忘了,應該也不高,建議先融一點新的焊錫在烙鐵頭上,然後再去融電路板上的焊錫,應該會比較快,加油!

    Grant 於 2016/08/10 08:47 回覆

  • CHAGE
  • 換好了!!!謝謝您詳細的圖解,努力兩個晚上終於成功了!!!謝謝
  • 讚!恭喜啊!

    Grant 於 2016/08/11 08:52 回覆

  • 。菜。
  • 您好~請問滑鼠中鍵滾動時上下跳動,是要更換哪個地方或是怎保養??謝謝唷
  • 滾動時上下跳動可能是「滾輪組」的問題,可以檢查拆下的滾輪組內是否有卡異物,或檢查兩顆光學滾動感應零件(我將彈簧圈起來的那張圖中,滾輪組安裝位置左右兩側,一顆半透明方形、一顆黑色方形的零件)的角度是否偏移!

    Grant 於 2016/08/27 04:45 回覆

  • 。菜。
  • 您好~後來在網路上看這此篇文章,按著方式試試,滾輪竟然正常了。謝謝唷!!

    http://software.sopili.net/post/diy-fix-mouse-click/
  • 恭喜你解決問題了!不過「靜電排除法」一般是為了解決滑鼠按鍵連擊的問題,我之前也試過,感覺治標不治本,每次都只能撐一陣子而已,而且到後來這個方式也完全沒有作用...

    Grant 於 2016/08/29 06:53 回覆

  • 悄悄話
  • Arai
  • 不好意思,請教一個問題
    拆除滾輪後,中鍵的部分是由哪個微動控制,有推薦的規格按鈕嗎?
  • 哈,中鍵很少用到,還沒壞過,所以也沒研究過換哪種按鈕好耶?!

    Grant 於 2017/06/18 17:40 回覆

  • Roger
  • 我也想來大修這支滑鼠, 除了要換掉微動, 還從淘寶買到外殼來替換, 只是不曉得埋在上方外殼裡面的側鍵, 要怎麼取出?
  • 上殼內的側鍵我也沒換過!

    Grant 於 2017/08/25 20:37 回覆
